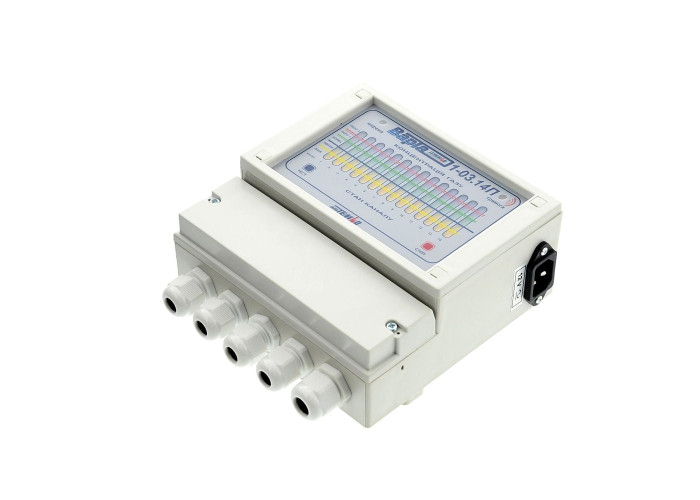

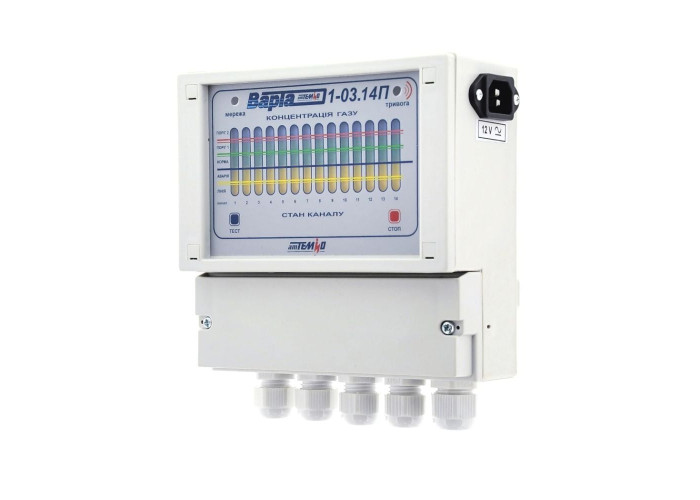

Блок управления сигнализатора газа ВАРТА 1-03.14

Блок управления газосигнализатора ВАРТА 1-03.14 обеспечивает с помощью выносных цифровых датчиков автоматический и непрерывный контроль в воздушной среде до взрывоопасных концентраций горючих газов и безопасных для человека концентраций токсичных газов и температуры воздуха.

Блок управления газосигнализатора «ВАРТА 1-03.14» является ведущим устройством прибора и обеспечивает выполнение всех функций, в т.ч. по заказу покупателя и интеграцию сигнализатора в системы контроля высшего уровня по интерфейсу RS-485 (протокол Modbus RTU).

При превышении допустимой концентрации контролируемых газов и температуры воздушной среды блок управления обеспечивает выдачу световой и звуковой сигнализации, подачу сигналов на внешние устройства и коммутацию внешних электрических цепей.

К блоку управления ВАРТА 1-03.14 может последовательно подключаться, образуя одно- или двухлучевую магистраль, от 1-го до 14-ти выносных датчиков газа с цифровым выходом – метана, пропана (бутана), угарного газа, аммиака, горючих газов и температуры воздуха в любых количествах.

Датчики и другие устройства — релейный повторитель ПР-14 и повторитель сигналов ПС-14 подключаются к блоку управления ВАРТА 1-03.14 по общей магистрали.

Последовательное подключение датчиков газа и температуры к блоку управления СТОИМОСТИ 1-03.14 существенно снижает затраты на обустройство систем контроля загазованности за счет экономии кабельно-проводниковой продукции, монтажной и защитной арматуры.

Блок управления СТОИТ 1-03.14 имеет следующие режимы работы сигнализатора:

«ЧЕРЕДОВАНИЕ» — автоматический и непрерывный контроль загазованности воздуха взрывоопасными и токсичными газами и его температуры.

«ТРЕВОГА» - при превышении 1-го порога концентрации взрывоопасных и токсичных газов и температуры включения предупредительной, а при превышении 2-го порога - тревожной световой и звуковой сигнализации, внешних устройств защиты и блокировки.

"ТЕСТ" - проверка работоспособности сигнализатора и правильности срабатывания светозвуковой сигнализации и внешних устройств защиты и блокировки.

Информация о концентрации контролируемых газов отображается на блоке управления одновременно.
Каждому датчику отвечает свой индивидуальный светодиодный индикатор.
Индикация показывает также обрыв кабеля, отсутствие или отказ от датчика.

Блок управления сигнализатора ВАРТА 1-03.14 позволяет работать с обтравочными клапанами и сигнальными устройствами любых типов, имеет микропроцессорную систему обработки информации и самодиагностики, встроенную звуковую и световую сигнализацию.

Блок управления СТОИТ 1-03.14 имеет 5 каналов управления внешними исполнительными устройствами, в т.ч. 3 канала релейных с возможностью коммутации силы тока до 5 А при напряжении ~250В или =28В и 2 импульсных канала «сбивают» на =12В и ~220В
