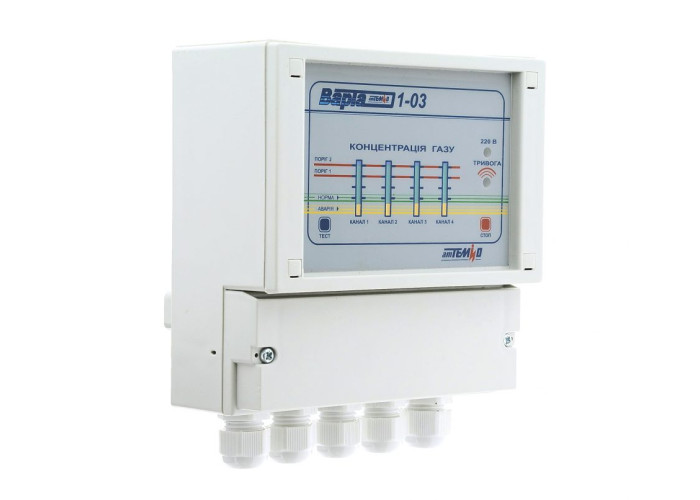

Блок управления сигнализатором газа ВАРТА 1-03.14

Блок управления сигнализатора газа ВАРТА 1-03 является ведущим устройством прибора и обеспечивает выполнение всех функций сигнализатора.
При превышении допустимой концентрации контролируемых газов и/или температуры воздуха блок управления обеспечивает выдачу световой и звуковой сигнализации, подачу сигналов на внешние устройства и коммутацию внешних электрических цепей.
К блоку управления ВАРТА 1-03 может подключаться  от 1-го до 4-х выносных аналоговых датчиков – газов метана, пропана (бутана), угарного газа и температуры воздуха в любых сочетаниях по типу и количеству датчиков.

Датчики сигнализатора газа ВАРТА 1-03 подключаются к блоку управления по радиальной (лучевой) схеме, то есть каждый датчик к своей магистрали.
Блок управления ВАРТА 1-03 имеет следующие режимы работы сигнализатора:
«ДЕЖУРСТВО» — автоматический и непрерывный контроль загазованности воздуха взрывоопасными и/или токсичными газами, и/или его температуры.
«ТРЕВОГА» — при превышении 1-го порога концентрации взрывоопасных и/или токсичных газов, и/или температуры включение предупредительной, а при превышении 2-го порога – тревожной световой и звуковой сигнализации, внешних устройств защиты и блокировки.
«ТЕСТ» — проверка работоспособности сигнализатора и правильности срабатывания светозвуковой сигнализации и внешних устройств защиты и блокировки.

Информация о концентрации контролируемых газов отображается на блоке управления одновременно. Каждому датчику соответствует свой индивидуальный светодиодный индикатор.  Индикация показывает также обрыв кабеля, отсутствие или отказ датчика.
Блок управления сигнализатора ВАРТА 1-03 позволяет работать с отсечными клапанами и сигнальными устройствами любых типов, имеет микропроцессорную систему обработки информации и самодиагностики, встроенную звуковую и световую сигнализацию.
Блок управления ВАРТА 1-03 имеет 4 канала управления внешними исполнительными устройствами, в т.ч. 3 канала релейных с возможностью коммутации силы тока до 5 А при напряжении ~250В или =28В и 1 канал импульсный «сбивающий» на =12В.
