Электромагнитный клапан газовый MADAS M16/RMC N.A. DN20 Р 500mbar 220VAC

Клапаны типа M16/RMC N.A. - это нормально открытый (NA) импульсный клапан с ручным взводом, который обеспечивает открытие клапана.

Подача напряжения на обмотку отпускает пружину и ведет к срабатыванию запирающего механизма. Возврат клапана в исходное (открытое) положение осуществляется вручную, что позволяет выявить причины срабатывания детектора газа.

В нормальном режиме эксплуатации клапан не потребляют электроэнергии и не подвержены износу.

Клапан электромагнитный газовый MADAS M16/RMC N.A. двухпозиционный с ручным взводом затвора предназначен для управления потоками газа (природный газ, сжиженный газ, воздух, окись углерода и др.сухие газы) в качестве запорно-регулирующего оборудования и органов безопасности.

Принцип действия клапана M16/RMC N.A. с ручным взводом затвора основан на автоматическом перекрытии потока природного газа при поступлении напряжения на катушку (электромагнит) клапана.

При наличие напряжения клапан закрыт. Указанный клапан является клапаном безопасности, поэтому повторная установка клапана в рабочее положение после автоматического срабатывания возможна только после устранения причин его срабатывания и взвода штока клапана вручную.

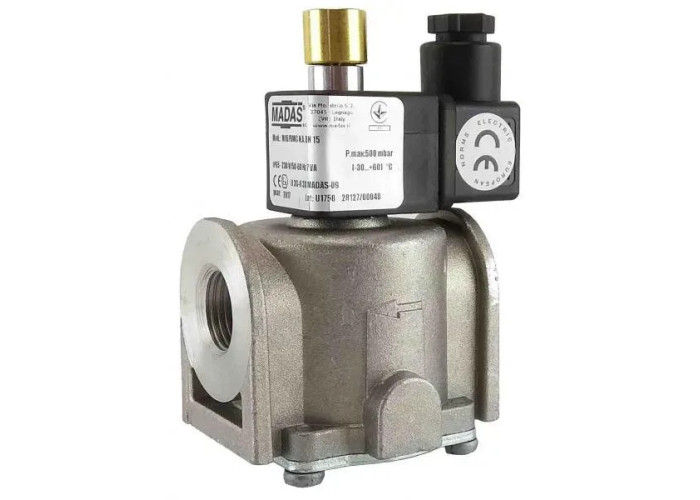

Соленоидный клапан MADAS, выполненный в алюминиевом корпусе с муфтовым подсоединением.

Катушка крепится в верхней части корпуса.

Основной задачей данного устройства является открытие или перекрытие потока природного газа, жидкостей по сигналу.

Сигналом для клапана является подача или отключение напряжения на электромагнитную катушку, что в свою очередь разделяет клапаны на два принципа действия:

1. Нормально открытый;

2. Нормально закрытый.

Электромагнитный клапан нормально открыт, работает по следующему принципу.

Прибор сводится с помощью ручки для взвода и находится в открытом состоянии до тех пор, пока на него не подали напряжение, тогда он закрывается, и клапан придется сводить снова, после устранения причины его срабатывания.

Изделие оборудовано ручным взводом и представляет собой клапан безопасности.

Применяется обычно в бытовых целях или промышленных условиях.

Среда работы газа (сжиженный газ, природный газ, метан, воздух, сухие газы).
