Монтажный комплект фланцевый ААКИ (МКФ) DN40

ААКИ (МКФ) представляет собой две фильтрующие сетки конусообразного типа, применяемые совместно с воротниковым фланцем для обеспечения защиты устройства от механического воздействия, пыли, грязи и окалин. Монтажный комплект ААКИ (МКФ) устанавливается непосредственно перед счетчиком. Каждая сетка имеет различную пропускную способность. За счет этой особенности фильтрация осуществляется в два этапа и равна не более 50 мкм.

Особенности
Основной задачей ААКИ (МКФ) является защита основного оборудования и роторов счетчика. Сетки способны сдерживать твердые частицы размером не менее 0,05 мм. Основную часть загрязнений составляют осадки трубопровода и ржавчина, поэтому при изготовлении используется прочные металлические сплавы. Чаще всего применяется нержавеющая сталь с добавлением алюминия.
Рекомендуется применять монтажные комплекты ААКИ (МКФ) с новыми трубопроводами. В них скапливается большое количество сварочных остатков, значительно влияющих на работоспособность оборудования.
Сетки производятся различных диаметров. Они предназначены для ротационных счетчиков газа GMS, Delta Itron, Rabo Elster а так же могут использовать с приборами других типов. Главным параметром ААКИ (МКФ) является ДУ.
Как правило, внешний конус имеет более прочный сплав, поскольку предназначен сдерживать крупные частицы под большим давлением. Ячейки в нем могут быть различного размера. От 0,16 до 0,4 мм. Внутренняя сетка, за счет повышенной плотности, не уступает прочностью. Однако применяется для фильтрации мелких частиц.
Чтобы комплект не создавал излишних перепадов давления в системе, необходимо производить его чистку и использовать прокладки во время монтажа конусов.

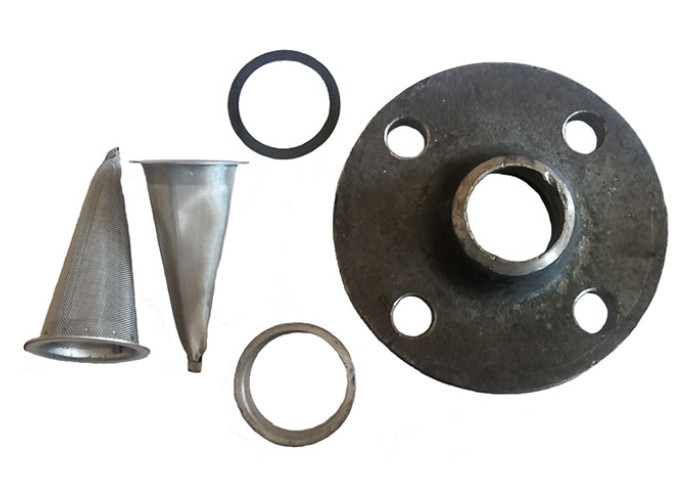

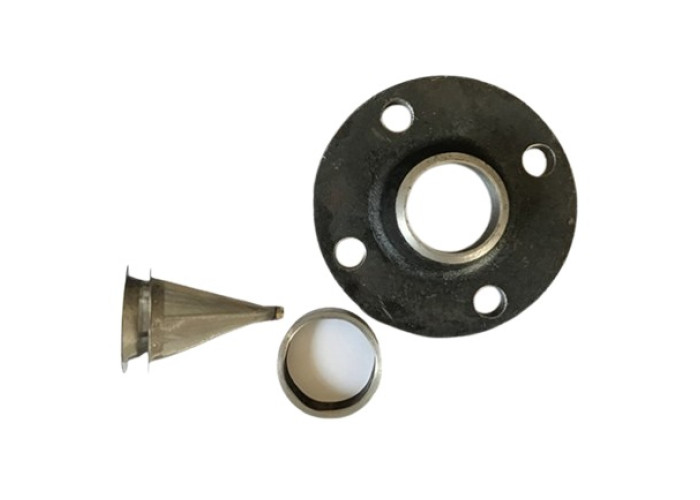

Стандартный набор, поставляемый производителем, содержит следующие детали:

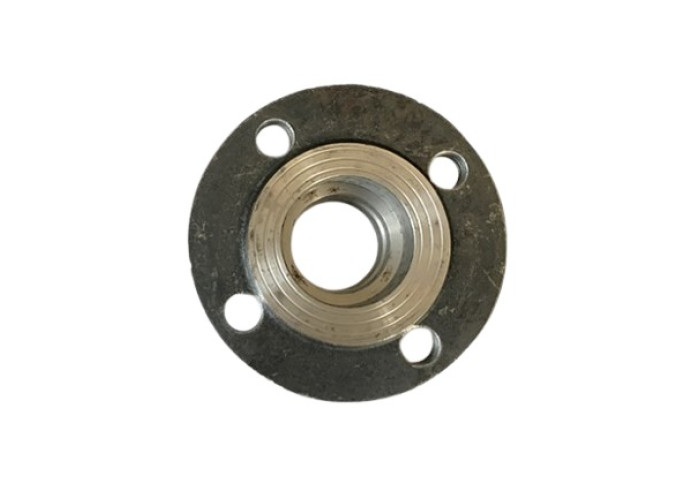

присоединительный фланец;
фильтрующий конусный елемент степенью фильтрации 50 мкм;
фильтрующий конусный елемент степенью фильтрации 250 мкм;
уплотнительная прокладка;
кольцо вставка;
паспорт;
этикетка.

Большинство комплектов не содержат дополнительного ответного фланца, необходимого при установке. Если его нет в наборе, придется докупить его самостоятельно, поскольку установка ААКИ(МКФ) без него нежелательна.
