Монтажный комплект ZUBR SH

Предназначен для подключения теплых полов на основе нагревательной пленки к электрической сети. Для обеспечения надежного контакта электрического кабеля с нагревательным элементом используются коннекторы и битумная изоляционная лента.

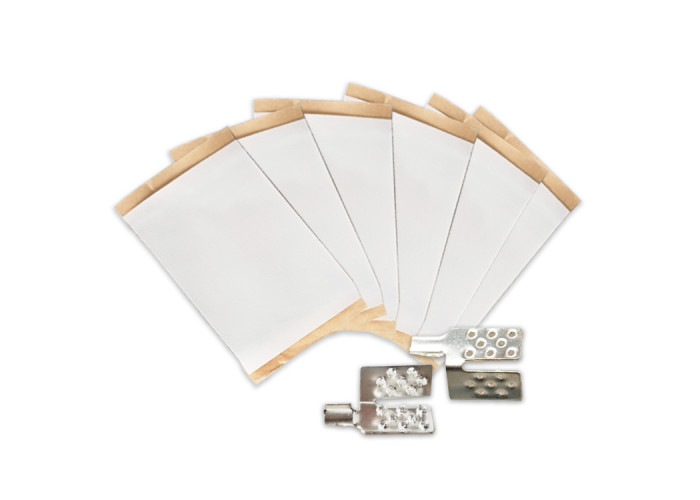

В комплект входят:
Коннектор (контактная клемма) – 2 шт;

Битумная изоляционная лента (мастика) – 6 шт.


К коннектору через его короткий зажим подсоединяют электрический кабель, а через пластинчатый зубчатый зажим подсоединяют нагревательную пленку.

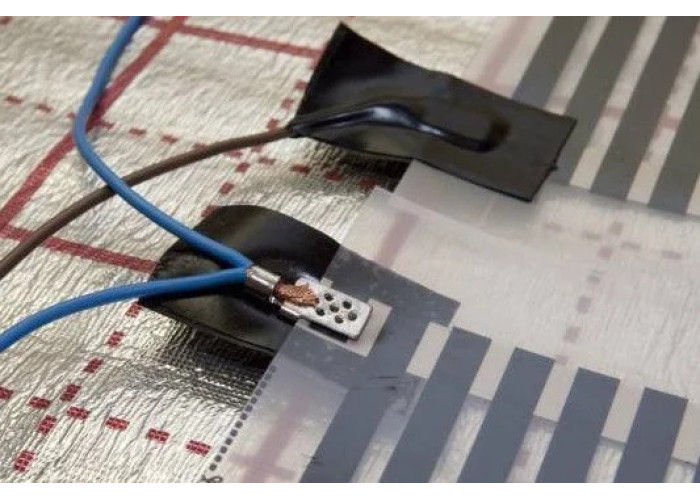

При монтаже коннектор прокалывает изоляционный материал термопленки и входит в зацепление с токоподающей медной шиной. Коннектор представляет собой "крокодил" в верхней части с кольцом для подключения кабеля питания, а в нижней части имеет специальные "заусеницы" для лучшего контакта с пленкой. Для повышения проводимости коннектор покрыт специальным посеребренным припоем. На инфракрасной пленке имеются специальные токопроводящие медные полосы. Коннектор одевается на пленку так, чтобы медная полоса оказалась внутри "крокодила", и после этого он зажимается. В кольцо коннектора вставляется питающий кабель и тоже зажимается. Таким образом, коннектор готов к работе и может осуществлять подачу питания. Перед включением пленки обязательно убедитесь, что коннекторы изолированы битумной изоляцией.
Правильное использование монтажного комплекта гарантирует надежную и долговечную работу нагревательной пленки!
