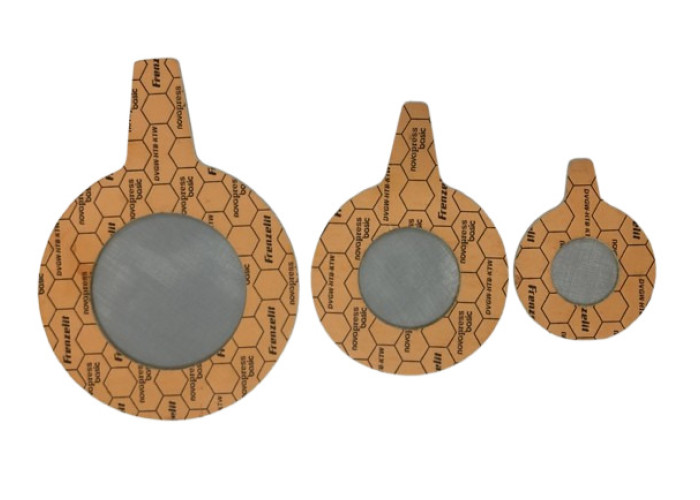

Прокладка плоская с фильтрующим элементом ППФ-200-16-250

Прокладка плоская с фильтрующим элементом ППФ (далее - ППФ ) используется в качестве уплотнения при монтаже счетчиков газа, а также для очистки природного газа по ГОСТ 5542-87 от механических частиц в газовых распределительных сетях низких и среднего давления.

ППФ устанавливается на входе перед счетчиком газа, но также при необходимости может быть установлена еще одна ППФ на выходе счетчика.

Изготавливается согласно ТУ У 26.5-30859718-002:2020

В отличие от эластичных прокладок, производимых из резины, картона и прочих однородных материалов, ППФ делаются из паронита фирмы Frenzelit (Германия) с широким спектром применения в диапазоне среднего давления и температуры.

Прокладки из этого материала обладают высокой устойчивостью к воздействиям внешних факторов среды и стабильностью к давлению.

Основными достоинствами прокладок являются:

- простота монтажа, коррозионно-устойчивые материалы;

- высокая сжимаемость и отличная адаптация ко всем уплотняемым поверхностям;

- отличное упругое поведение и герметизация неровных поверхностей фланца;

- легкая адаптация и устойчивость к ползучести и хладотекучести;

- единый состав материала

Применение

Фильтры-прокладки ППФ способны сохранять свои свойства при максимальном рабочем давлении в 1,6 МПа.

Допустимая температура внутри системы варьируется от -40 до +50 oC.

Использование прокладок с нарушением этих условий не гарантирует сохранение ее свойств.

Все ППФ создаются для фланцевого типа соединений.

Максимально допустимое давление составляет 1,6 МПа.

Монтаж ППФ

Установка фильтров-прокладок осуществляется следующим образом:

Необходимо наживить фланцы счетчика и трубопровода между собой.

Вставить, удерживая за ручку, прокладку в соединении фланцев счетчика и трубопровода.

Затянуть болты до конца. Во время затяжки, фильтр центрируется самостоятельно у отверстия счетчика.

Осуществить крепление болтов с помощью динамометрического ключа с силой 25 Нм.

Болты необходимо закручивать последовательно в два круга по три витка.
