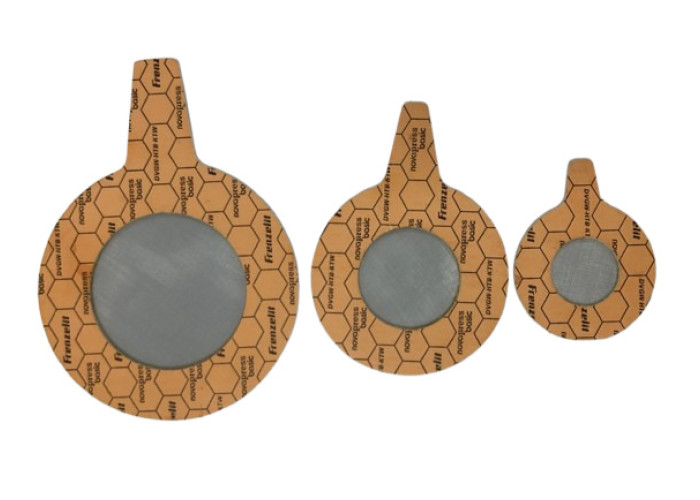

Прокладка плоская с фильтрующим элементом ППФ-40-16-250

Прокладка плоская с фильтрующим элементом ППФ (далее - ППФ ) используется в качестве уплотнения при монтаже счетчиков газа, а также для очистки природного газа по ГОСТ 5542-87 от механических частиц в газовых распределительных сетях низких и среднего давления.
ППФ устанавливается на входе перед счетчиком газа, но также при необходимости может быть установлена еще одна ППФ на выходе счетчика.

Изготавливается согласно ТУ У 26.5-30859718-002:2020

В отличие от эластичных прокладок, производимых из резины, картона и прочих однородных материалов, ППФ делаются из паронита фирмыFrenzelit (Германия) с широким спектром применения в диапазоне среднего давления и температуры.
Прокладки из этого материала обладают высокой устойчивостью к воздействиям внешних факторов среды и стабильностью к давлению.

Основными достоинствами прокладок являются:
- простота монтажа, коррозионно-устойчивые материалы;
- высокая сжимаемость и отличная адаптация ко всем уплотняемым поверхностям;
- отличное упругое поведение и герметизация неровных поверхностей фланца;
- легкая адаптация и устойчивость к ползучести и хладотекучести;
- единый состав материала

Применение
Фильтры-прокладки ППФ способны сохранять свои свойства при максимальном рабочем давлении в 1,6 МПа.
Допустимая температура внутри системы варьируется от -40 до +50 oC.
Использование прокладок с нарушением этих условий не гарантирует сохранение ее свойств.
Все ППФ создаются для фланцевого типа соединений.
Максимально допустимое давление составляет 1,6 МПа.

Монтаж ППФ
Установка фильтров-прокладок осуществляется следующим образом:
Необходимо наживить фланцы счетчика и трубопровода между собой.
Вставить, удерживая за ручку, прокладку в соединении фланцев счетчика и трубопровода.
Затянуть болты до конца. Во время затяжки, фильтр центрируется самостоятельно у отверстия счетчика.
Осуществить крепление болтов с помощью динамометрического ключа с силой 25 Нм.
Болты необходимо закручивать последовательно в два круга по три витка.
Рекомендованная периодичность замены ППФ – 1 раз в 90 дней.
После замены ППФ подлежит утилизации.
