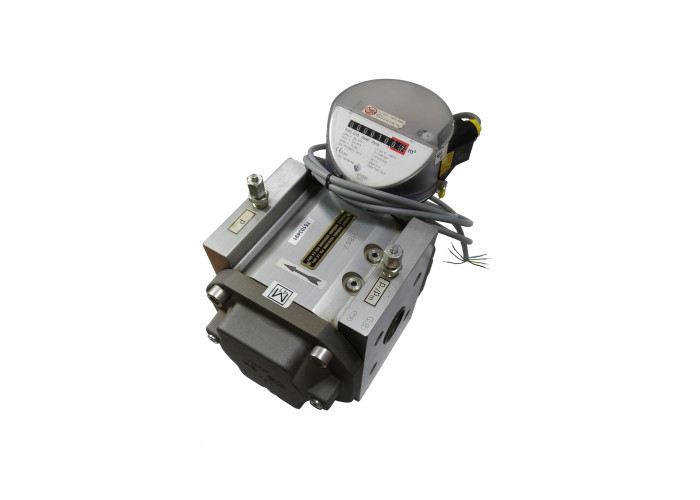

Роторный счетчик газа Elster RVG G16 Dn40 Pn16

Счетчики предназначены для измерения и коммерческого и технологического учета объемов потоков очищенных и осушенных газообразных сред:

природный газ ГОСТ5542,

городской газ,

пропан,

водород,

воздух,

азот и инертные газы.

Счетчик предназначен для размещения и эксплуатации в взрывоопасных зонах всех классов в соответствии с ПУЭ ("Правила устройства электроустановок").

Ротационный счетчик работает по принципу вытеснения четко определенного объема газа вращающимися роторами.

В корпусе находятся два вращающихся в противоположных направлениях ротора, которые в поперечном сечении имеют вид подобный восьмерке.

Оба ротора соединены друг с другом посредством колес синхронизатора.

При продувке газом роторы вращаются без металлического соприкосновения друг с другом и доставляют определенное количество газа в выходной канал посредством объемной измерительной камеры, образованной роторами и корпусом.

Таким образом, один поворот системы роторов соответствует передаче определенного объема газа.

Вращающееся движение роторов через редуктор и магнитную муфту передается на счетный механизм.
