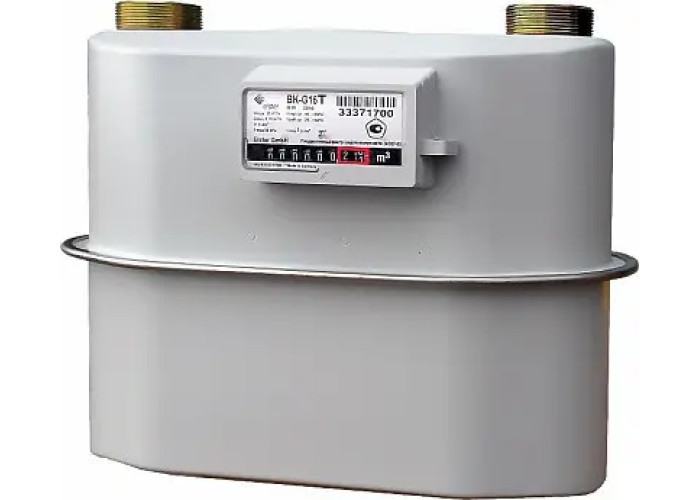

Счетчик газа Elster BK-G16T

Счетчик газа Elster BK-G16T — это мембранный счетчик газа, который применяется для измерения обьема использованого природного газа, по ГОСТ 5542. Счетчик используется для учета природного газа, в том числе коммерческого, в жилищно-коммунальной сфере.

BK-G16T состоит из трех основных узлов:

измерительного механизма;

счетного устройства;

корпуса.

Мембраны измерительного механизма приводятся в возвратно-поступательное движение газом, который проходит через измерительные камеры. Затем распределительная система превращает возвратно-поступательное движение мембран во вращательное движение механического барабанного счетного устройства. Измерительная система размещена в прочном, газонепроницаемом корпусе. Корпус состоит из двух частей, соединенных между собой зажимаемым поясом, и герметизируется термостойким герметиком.

Счетчики BK-G16T отличаются от счетчиков BK-G16 тем, что дополнительно оборудованы механизмом температурной коррекции. Механизм температурной коррекции расположен на кривошипном механизме. Основным элементом механизма является биметаллическая пластина, которая меняет свою форму в зависимости от температуры. Изменение формы биметаллической пластины изменяет размер хода мембран, и тем самым влияет на величину мерного объема.

Механизм температурной компенсации отрегулирован таким образом, что барабанное счетное устройство отображает объем, приведенный к температуре 20°C.

Все счетчики соответствуют требованиям ДСТУ EN 1359: 2012 «Счетчики газа мембранные. Общие технические условия». Техническая документация фирмы Elster s.r.o, Словацкая Республика, Германия.
