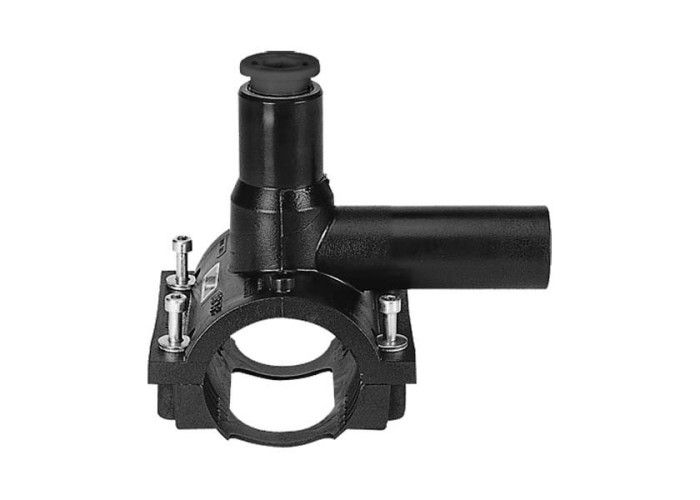

Седло с фрезой терморезисторное 110/63 Frialen

Седло Frialen 110/63 SDR 11 – это электросварной фитинг для выполнения герметичных ответвлений от магистральной полиэтиленовой трубы.

Выполнено из полиэтилена высокой плотности PE100 и оборудовано встроенными нагревательными спиралями (терморезисторами) для электросварки.

Модель в комплектации с фрезой имеет встроенный или совместимый механизм/патрон для выполнения фрезирования (сверления) отверстия в стенке трубы после сварки — что позволяет делать врезку без разрезания магистрали и сохранять герметичность.

Назначение

Создание ответвлений от магистральной трубы в полиэтиленовых сетях;

Подключение бытовых или технологических отводов, счетчиков, запорной арматуры;

Применение в водопроводных и технических сетях (при соответствующей сертификации могут применяться и в некоторых газовых системах).

Преимущества

Возможность врезки без разрезки магистрали - минимизирует простой сети и работы по демонтажу;

Монолитное герметичное соединение благодаря электросварке – высокая надежность;

Фреза в комплекте позволяет выполнить чистое отверстие в сварном седле, без заусенцев и разрушение структуры трубы;

Материал PE100 обеспечивает длительную эксплуатацию (более 50 лет при правильном монтаже);

Универсальность: совместимость со стандартными электросварочными аппаратами Frialen и дистрибьюторским оборудованием.

Краткая инструкция по монтажу (порядок работ)

1. Очистить и подготовить поверхность магистральной трубы (обезжирить, удалить грязь).

2. Установите седло на трубу и закрепите стяжными лентами/обручами согласно инструкции производителя (без нижней обоймы — по типу модели).

3. Подключить клеммы терморезистора к сварочному аппарату, установить параметры сварки (использовать рекомендованные изготовителем значения: время, ток, цикл прогрева/охлаждения).

4. Выполнить электросварку седла к трубе; после завершения – выдержать время охлаждения.

5. После полного охлаждения установить фрезу в патрон (встроенный или дополнительный инструмент) и аккуратно прорезать отверстие в седле/трубе.

6. Удалить стружку, проверить герметичность; при необходимости выполнить испытание давлением.

Ограничения и замечания

Перед применением газовых сетей необходимо проверить наличие соответствующей сертификации для газа.

Монтаж должен производить квалифицированный персонал с сертифицированным электросварочным оборудованием; неверные параметры сварки приведут к дефектам сварного шва.

Соблюдайте регламент охлаждения перед фрезированием — фрезирование во время недостаточного охлаждения может нарушить соединение.
