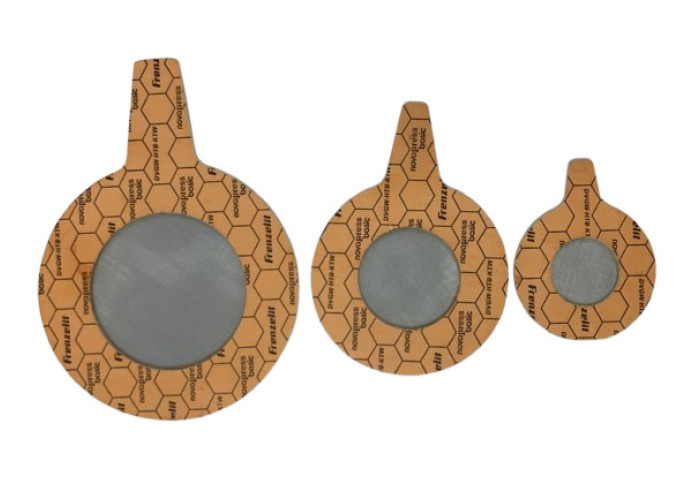

Прокладка плоска з фільтруючим елементом ППФ-125-16-250

Прокладка плоска з фільтруючим елементом ППФ (далі по тексту - ППФ) використовується в якості ущільнення при монтажі лічильників газу, а також для очистки природного газу по ДСТУ 5542-87 від механічних частинок в газових розподільчих мережах низького і середнього тиску.
ППФ встановлюється на вході перед лічильником газу, але також при необхідності може бути встановлена ще одна ППФ на виході з лічильника.

Виготовляється згідно ТУ У 26.5-30859718-002: 2020

На відміну від еластичних прокладок, вироблених з гуми, картону та інших однорідних матеріалів, ППФ виробляються з пароніту фірми Frenzelit (Німеччина) з широким спектром застосування в діапазоні середнього тиску і температури.
Прокладки з цього матеріалу мають високу стійкість до впливів зовнішніх факторів середовища і стабільністю до тиску.

Основними перевагами прокладок є:
- простота монтажу, корозійно-стійкі матеріали;
- висока стисливість і відмінна адаптація до всіх ущільнюються поверхонь;
- відмінне пружне поведінка і герметизація нерівних поверхонь фланця;
- легка адаптація і стійкість до повзучості
- єдиний склад матеріалу

Застосування
Фільтри-прокладки ППФ здатні зберігати свої властивості при максимальному робочому тиску в 1,6 МПа.
Допустима температура всередині системи варіюється від -40 до +50 oC.
Використання прокладок з порушенням цих умов не гарантує збереження її властивостей.

Всі ППФ створюються для фланцевого типу з'єднань.
Максимально допустимий тиск становить 1,6 МПа.

Монтаж ППФ
Установка фільтрів-прокладок здійснюється наступним чином:
Необхідно наживити фланці лічильника і трубопроводу між собою.
Вставити, тримаючи за ручку, прокладку в з'єднанні фланців лічильника і трубопроводу.
Затягнути гвинти до кінця.
Під час затягування, фільтр центрується самостійно в отвори лічильника.
Здійснити кріплення гвинтів за допомогою динамометричного ключа з силою 25 Нм.
Гвинти необхідно закручувати послідовно у два кола за три оберти.
Рекомендована періодичність заміни ППФ — 1 раз на 90 днів.
Після заміни ППФ підлягає утилізації.
