Протектор ПМ-10У магнієвий

Протектор ПМ-10У магнієвий застосовується в системах катодного захисту для запобігання корозії резервуарів, трубопроводів та інших металевих підземних та підводних частин конструкцій у грунті підтоварної, морської, озерної, річкової та ґрунтової води.

Магнієвий протектор ПМ-10У ефективно виконує функцію від корозії при ґрунтовому опорі менше 50 Ом/м.
При цьому величина струмовіддачі близько 2200 А/год.

Принцип роботи протекторного захисту полягає у створенні захисного потенціалу при протіканні струму в парі гальванічної споруда-протектор.

Стаціонарний потенціал протектора магнієвого ПМ-10У має більш негативний потенціал, ніж потенціал металу споруди, що захищається, і становить -1,6 В з мідно-сульфатним електродом порівняння.

У ланцюзі споруда-протектор протектор ПМ-10У є анодом, а споруда - катодом.

Струм, стікаючи з протектора ПМ-10У, проходить через електроліт, входить у споруду та пригнічує або обмежує дію корозійних елементів на його поверхні, а. отже, і запобігає корозійній руйнації споруди.

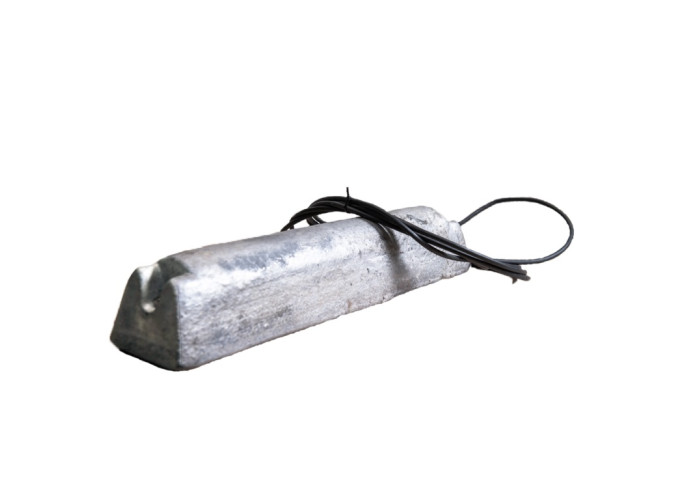

Магнієвий протектор ПМ-10У з активатором являє собою анод з магнієвого сплаву зі сталевим контактним сердечником, упакований в мішок з порошкоподібним активатором, і виведеним назовні сполучним проводом.

У стандартній комплектації протектор ПМ-10У комплектується з'єднувальним дротом типу П-274 завдовжки 3 метри.
На запит споживача протектор може комплектуватися іншим з'єднувальним проводом/кабелем.

Для забезпечення ефективної та стабільної роботи магнієвий анод встановлюється не безпосередньо в ґрунт, а в активатор з метою досягнення більш високого та стабільного значення потенціалу протектора. Це дозволяє уникнути утворення важкорозчинних плівок на поверхні анода, а також домогтися його рівномірного розчинення по всій поверхні та знизити опір «протектор-грунт».

За погодженням зі споживачем допускається постачання неупакованих протекторів пар (магнієвих анодів) ПМ-10.

Протектор ПМ-10У з підключеним до нього провідником, разом із порошкоподібним активатором поміщається у бавовняний мішок; на час зберігання та транспортування протектор додатково упаковується у паперовий мішок, який знімається лише перед встановленням протектора у ґрунт.

Витрата протектора ПМ-10У на одиницю протяжності трубопроводу залежить від діаметра труби та агресивності природного середовища.
У середньому один протектор ПМ-10У захищає відрізок трубопроводу завдовжки 1000-2000 метрів.

Протектори ПМ-10 можуть встановлюватися як поодинці, так і групами по 5-15 штук.

Термін експлуатації протекторів магнієвих з активатором ПМ-10 становить від п'яти до десяти років.
Період використання залежить від навколишнього середовища.
