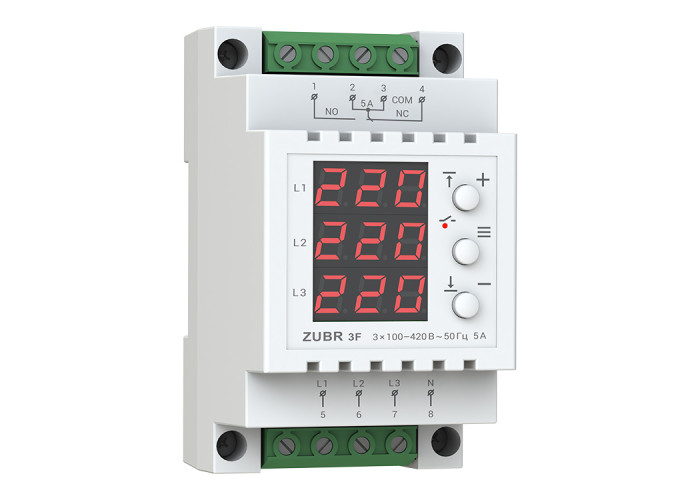

Реле напруги трифазне ZUBR 3F

Реле напруги ZUBR 3F призначене для захисту побутового та промислового обладнання (у тому числі трифазних електродвигунів) від перевищення допустимих меж напруги. Реле діє за принципом відсікача: при настанні аварійної ситуації воно вимикає навантаження.
Пристрій контролює послідовність фаз, а також вимикає навантаження при виникненні їх асиметрії. Час вимкнення навантаження, при цьому, можна регулювати.
Для нормальної роботи реле достатньо однієї фази і нуля. Завдяки цьому реле напруги може використовуватися як пов­ноцінний однофазний захист. Без нуля реле напруги працювати не буде.
Для керування трифазним обладнанням необхідно застосовувати контактор.

У меню ви можете вимкнути контроль порядку чергування, а також перекіс фаз, окремо один від одного. Також можливо вимкнути контроль відсутності фаз (доступно тільки при вимкнутому перекосі). У попередніх версіях реле відсутність фази не вважалась помилкою для використання в однофазному режимі. Тепер ним можна керувати. Запис аварійних ситуацій в енергонезалежній пам’яті відбувається за їх пріоритетом. Наприклад, якщо в мережі одночасно виникне стрибок напруги та перекіс фаз, то в пам’ять запишеться більш важлива подія — перекіс фаз.

Подача навантаження відбувається після закінчення затримки ввімкнення. Ви можете налаштовувати її тривалість від 3 до 600 с, у залежності від типу підключених пристроїв. За замовчуванням установлена модель затримки, яка враховує тривалість аварійної ситуації, дозволяючи швидше відновити роботу обладнання. Але ви можете активувати модель затримки, яка розпочне відлік лише після закінчення аварійної ситуації.

Активуйте професійну модель вимкнення навантаження, яка допоможе уникнути частого відключення обладнання. Вимкнення навантаження не буде відбуватись при безпечних за значенням і тривалістю відхиленнях напруги від норми.

Реле починає відображати на цифровому екрані поточну напругу кожної із фаз відразу після ввімкнення. Якщо напруга знаходиться в установлених межах, пристрій вмикає подачу навантаження, про що буде сигналізувати червоний індикатор. Керування реле відбувається лише трьома кнопками.

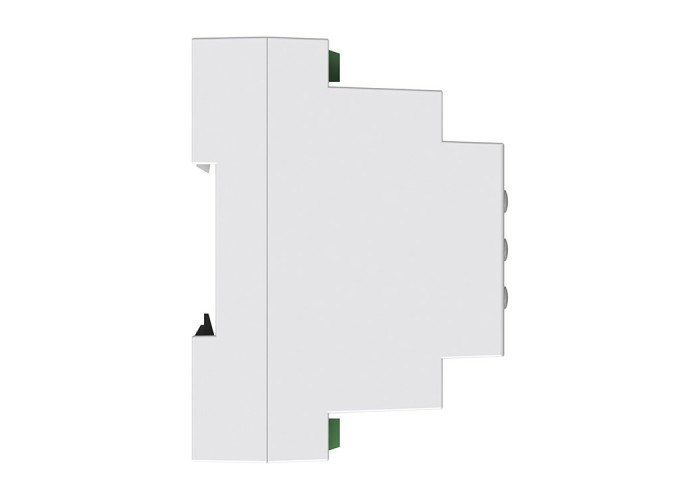

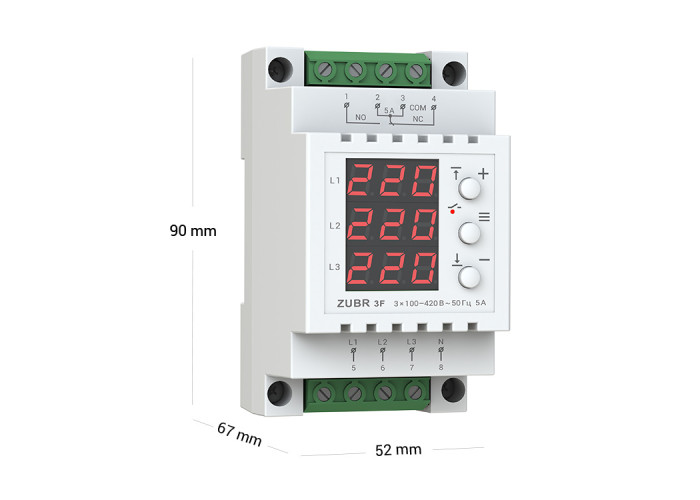

Реле встановлюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо існує ймовірність потрапляння води на пристрій чи в приміщенні підвищений рівень вологості, тоді щиток повинен відповідати класу захисту IP55 згідно ДСТУ 14254.

Комплект поставки: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка.
